Υψηλό φως: | PVC διάφραγμα βαλβίδα,2 τρόπο διάφραγμα βαλβίδα |
---|

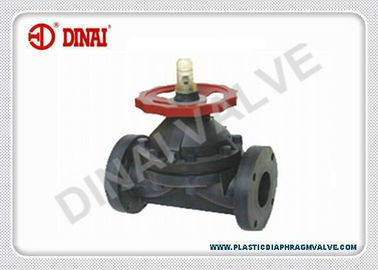

UPVC 10» πλαστική βαλβίδα διαφραγμάτων για το πετρέλαιο και το φυσικό αέριο βιομηχανικά, υψηλή πίεση PN1.0Mpa
Χαρακτηριστικά γνωρίσματα:
• Μεγέθη από το 1/2» σε 10».
• CPVC, UPVC, PVDF, PPH, ΥΛΙΚΌ ΣΩΜΆΤΩΝ PPG
• Διάφραγμα PTFE, μαξιλάρι EPDM.
• θερμοκρασία εργασίας από -30℃ σε 140℃.
• πίεση εργασίας PN1.0Mpa.
• weir τύπος.
• ANSI#16.5, JIS10K, σύνδεση φλαντζών DIN
Εμπορικό σήμα: ΒΑΛΒΊΔΑ DINAI
Τομέας εφαρμογής:
• γραμμή σωληνώσεων όξινου παστώματος
• υγρή μεταφορά ηλεκτρολυτικής επιμετάλλωσης.
• φαρμακευτικό οξύ και μεταφορά εργοστασίων.
• πετρέλαιο και φυσικό αέριο βιομηχανικά.
• υφαντικός μύλος, όξινη γραμμή σωληνώσεων εργοστασίων δέρματος.
• εγκαταστάσεις μεταλλείας, εγκαταστάσεις μεταλλουργίας, υγρή γραμμή σωληνώσεων αποβλήτων εγκαταστάσεων λιπάσματος.
• γραμμή σωληνώσεων κατεργασίας ύδατος ημιαγωγών.
• γραμμή σωληνώσεων κατεργασίας ύδατος αποβλήτων
• βιομηχανική γραμμή σωληνώσεων αλατισμένου νερού τροφίμων
• εγκαταστάσεις χλωρίου
• παροχή νερού
• ηλεκτρικός
• υπόγειο νερό.
• άλμη.
• φυσικό αέριο.
η πλαστική βαλβίδα διαφραγμάτων γίνεται ευρύτερα χρησιμοποιημένη στην προστασία διάβρωσης βιομηχανική αντικαθιστά τις βαλβίδες διαφραγμάτων μετάλλων, δεδομένου ότι το πλαστικό έχει την καλή ιδιοκτησία της αντίστασης διάβρωσης, ανθεκτική, ελαφρύς, εύκολος να εγκαταστήσει και να επισκευάσει. προσφέρουμε UPVC, CPVC, PVDF, PP-GF, υλικά PPH για την επιλογή σύμφωνα με το χρησιμοποιώντας όρο.
Αριθ. | ΟΝΟΜΑ ΜΕΡΩΝ | QTY | ΥΛΙΚΟ | ||||||||||
1 | Καθορισμένο καρύδι | 2 | Χάλυβας | ||||||||||
2 | Μίσχος | 1 | Χάλυβας | ||||||||||
3 | Στόλισμα | 1 | PP | ||||||||||
4 | Καρφίτσα | 1 | Χάλυβας | ||||||||||
5 | Συμπιεστής | 1 | Χυτοσίδηρος/νάυλον | ||||||||||
6 | Βίδα | 1 | Χάλυβας | ||||||||||
7 | Στόλισμα | 2 | Χάλυβας | ||||||||||
8 | Διάφραγμα | 1 | PTFE+EPDM | ||||||||||
9 | Σώμα | 1 |
UPVC CPVC PVDF PP |
||||||||||
10 | Κάλυψη | 1 | PC | ||||||||||
11 | ΚΑΠ | 1 | PP | ||||||||||
12 | Ρόδα χεριών | 1 | ABS | ||||||||||
13 | Θηλή λιπών | 1 | Χαλκός | ||||||||||
14 | Καπό | 1 |
UPVC CPVC PVDF PP |
||||||||||
15 | Μπουλόνι και καρύδι | 8 | Χάλυβας | ||||||||||
Μέγεθος Norminal | D1 | Δ | Λ | Χ | Τ | ν | ΦD1 | Weight/kg | |||||
DN (ίντσα) | DIN | Ansi | JIS | UPVC | CPVC | PVDF | PP | ||||||
15 (1/2») | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0.8 |
20 (3/4») | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0.9 |
25 (1») | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (11/4») | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (11/2») | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3.0 | 1.8 |
50 (2») | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (21/2») | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3») | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4») | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5») | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17.6 | 18.0 | 21.0 | 13.5 |
150 (6») | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32.0 | 37.0 | 25.0 |
200 (8») | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56.0 | 36.5 |
250 (10») | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60.0 | 63.0 | 96.0 | 50.0 |
