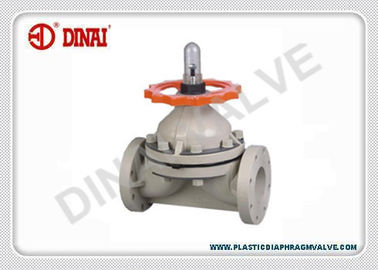

Η βαλβίδα διαφραγμάτων PVC PTFE/EPDM για το πετρέλαιο και το φυσικό αέριο βιομηχανικά, εγχειρίδιο λειτούργησε
Οι βαλβίδες διαφραγμάτων προσφέρουν πολλούς συνδυασμούς υλικών σωμάτων και elastomeric υλικών διαφραγμάτων. Το σχέδιο βαλβίδων είναι γδάρσιμο-ανθεκτικό και μη-φράζον. Όταν το διάφραγμα, που συνδέεται με το μίσχο της βαλβίδας με έναν συμπιεστή, τραβιέται μακρυά από το κατώτατο σημείο του σώματος βαλβίδων ή weir, η πορεία του ρευστού έχει μια ομαλή, βελτιωμένη ροή. Οι πηλοί στη χαμηλή πίεση που θα έφραζε κανονικά τα περισσότερα άλλα σχέδια βαλβίδων περνούν εύκολα μέσω μιας βαλβίδας διαφραγμάτων. Η βαλβίδα έχει ένα σχέδιο τοπ-εισόδων, που επιτρέπει την ευθύγραμμη συντήρηση είναι κατάλληλο για τη throttling και on/off υπηρεσία στις εφαρμογές που κυμαίνονται από την κατεργασία ύδατος ως τις χημικές διαδικασίες γδαρσίματος. Οι βαλβίδες διαφραγμάτων χρησιμοποιούνται με το χέρι, ηλεκτρικά, ή πνευματικά.
PP-χ (βήτα-PP BE60-7032) είναι ένα HMW και το χαμηλό ποσοστό ροής λειωμένων μετάλλων HOPP, από την τροποποίηση β, αυτό έχει τη λεπτή δομή κρυστάλλου, που το κάνει την άριστη δύναμη αντίκτυπου στη χαμηλή θερμοκρασία, αυτό βελτιώνει επίσης τη hydrolic πίεση, η διάβρωση αντιστέκεται στην ιδιοκτησία, θερμοκρασία εργασίας, και χαμηλώνει το συντελεστή επέκτασης.
Χαρακτηριστικά γνωρίσματα:
• Μεγέθη από το 1/2» σε 10».
• PP-χ σώμα, καπό PP-GF
• Διάφραγμα PTFE, μαξιλάρι EPDM.
• θερμοκρασία εργασίας από -10℃ σε 95℃.
• φραγμός λειτουργώντας πίεσης PN10.
• weir τύπος.
• Ansi, JIS, σύνδεση φλαντζών DIN
Εμπορικό σήμα: ΒΑΛΒΊΔΑ DNNAI
Τομέας εφαρμογής:
• γραμμή σωληνώσεων όξινου παστώματος
• υγρή μεταφορά ηλεκτρολυτικής επιμετάλλωσης.
• φαρμακευτικό οξύ και μεταφορά εργοστασίων.
• πετρέλαιο και φυσικό αέριο βιομηχανικά.
• υφαντικός μύλος, όξινη γραμμή σωληνώσεων εργοστασίων δέρματος.
• εγκαταστάσεις μεταλλείας, εγκαταστάσεις μεταλλουργίας, υγρή γραμμή σωληνώσεων αποβλήτων εγκαταστάσεων λιπάσματος.
• γραμμή σωληνώσεων κατεργασίας ύδατος ημιαγωγών.
• γραμμή σωληνώσεων κατεργασίας ύδατος αποβλήτων
• βιομηχανική γραμμή σωληνώσεων αλατισμένου νερού τροφίμων
• εγκαταστάσεις χλωρίου
Αριθ. | ΟΝΟΜΑ ΜΕΡΩΝ | QTY | ΥΛΙΚΟ | ||||||||||
1 | Καθορισμένο καρύδι | 2 | Χάλυβας | ||||||||||
2 | Μίσχος | 1 | Χάλυβας | ||||||||||
3 | Στόλισμα | 1 | PP | ||||||||||
4 | Καρφίτσα | 1 | Χάλυβας | ||||||||||
5 | Συμπιεστής | 1 | Χυτοσίδηρος/νάυλον | ||||||||||
6 | Βίδα | 1 | Χάλυβας | ||||||||||
7 | Στόλισμα | 2 | Χάλυβας | ||||||||||
8 | Διάφραγμα | 1 | PTFE+EPDM | ||||||||||
9 | Σώμα | 1 | UPVC CPVC PVDF PP | ||||||||||
10 | Κάλυψη | 1 | PC | ||||||||||
11 | ΚΑΠ | 1 | PP | ||||||||||
12 | Ρόδα χεριών | 1 | ABS | ||||||||||
13 | Θηλή λιπών | 1 | Χαλκός | ||||||||||
14 | Καπό | 1 | UPVC CPVC PVDF PP | ||||||||||
15 | Μπουλόνι και καρύδι | 8 | Χάλυβας | ||||||||||
Μέγεθος Norminal | D1 | Δ | Λ | Χ | Τ | ν | ΦD1 | Weight/kg | |||||
DN (ίντσα) | DIN | Ansi | JIS | UPVC | CPVC | PVDF | PP | ||||||
15 (1/2») | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0.8 |
20 (3/4») | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0.9 |
25 (1») | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (11/4») | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (11/2») | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3.0 | 1.8 |
50 (2») | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (21/2») | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3») | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4») | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5») | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17.6 | 18.0 | 21.0 | 13.5 |
150 (6») | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32.0 | 37.0 | 25.0 |
200 (8») | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56.0 | 36.5 |
250 (10») | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60.0 | 63.0 | 96.0 | 50.0 |
