Υψηλό φως: | PVC διάφραγμα βαλβίδα,βαλβίδα μεσοπρόθεσμα πίεσης |
---|

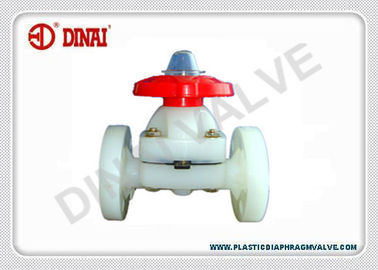

Πλαστική βαλβίδα διαφραγμάτων με τη σύνδεση φλαντζών JIS10K, εγχειρίδιο που χρησιμοποιείται
PVDF/PTFE πλαστική βαλβίδα διαφραγμάτων, weir τύπος, 1/2» σε 10» DIN, ANSI#16.5, σύνδεση φλαντζών JIS10K, PN10
Οι βαλβίδες διαφραγμάτων προσφέρουν πολλούς συνδυασμούς υλικών σωμάτων και elastomeric υλικών διαφραγμάτων. Το σχέδιο βαλβίδων είναι γδάρσιμο-ανθεκτικό και μη-φράζον. Όταν το διάφραγμα, το οποίο συνδέεται με το μίσχο
η βαλβίδα από έναν συμπιεστή, τραβιέται μακρυά από το κατώτατο σημείο του σώματος βαλβίδων ή weir, η πορεία του ρευστού έχει μια ομαλή, βελτιωμένη ροή. Πηλοί στη χαμηλή πίεση που θα έφραζε κανονικά τα περισσότερα άλλα σχέδια βαλβίδων εύκολα
πέρασμα μέσω μιας βαλβίδας διαφραγμάτων. Η βαλβίδα έχει ένα σχέδιο τοπ-εισόδων, που επιτρέπει την ευθύγραμμη συντήρηση είναι κατάλληλο
για τη throttling και on/off υπηρεσία στις εφαρμογές που κυμαίνονται από την κατεργασία ύδατος ως τις χημικές διαδικασίες γδαρσίματος. Οι βαλβίδες διαφραγμάτων χρησιμοποιούνται με το χέρι, ηλεκτρικά, ή πνευματικά.
PVDF είναι κοντό για το πολυ Vinylidene φθορίδιο, έχει την άριστη χημική σταθερότητα, την άριστη χημική αντίσταση, και την άριστη θερμική σταθερότητα. Μπορεί να χρησιμοποιηθεί πολύ κάτω από τη θερμοκρασία από -62℃ σε 150℃.Furthermore, είναι
ένα από τα τέλεια υλικά μόνωσης με μια υψηλή διηλεκτρική σταθερά, η οποία μπορεί να αντισταθεί σε όλα τα μέσα όπως αλατισμένο όξινο, αλκαλικός, arene, το αλόγονο και ούτω καθεξής εκτός από το υδροχλωρικό οξύ και τον ισχυρό διαλύτη. Απολαμβάνει επίσης τις αξίες όπως καμία φλόγα, σπάζοντας αντίσταση, αντοχή και καλή μόνη λαδώνοντας ιδιοκτησία.
Χαρακτηριστικά γνωρίσματα:
• Μεγέθη από το 1/2» σε 10».
• Σώμα PVDF, καπό PP-GF
• Διάφραγμα PTFE, μαξιλάρι EPDM.
• θερμοκρασία εργασίας από -30℃ σε 140℃.
• φραγμός λειτουργώντας πίεσης PN10.
• weir τύπος.
• Ansi, JIS, σύνδεση φλαντζών DIN
Εμπορικό σήμα: ΒΑΛΒΊΔΑ DINAI
Τομέας εφαρμογής:
• γραμμή σωληνώσεων όξινου παστώματος
• υγρή μεταφορά ηλεκτρολυτικής επιμετάλλωσης.
• φαρμακευτικό οξύ και μεταφορά εργοστασίων.
• πετρέλαιο και φυσικό αέριο βιομηχανικά.
• υφαντικός μύλος, όξινη γραμμή σωληνώσεων εργοστασίων δέρματος.
• εγκαταστάσεις μεταλλείας, εγκαταστάσεις μεταλλουργίας, υγρή γραμμή σωληνώσεων αποβλήτων εγκαταστάσεων λιπάσματος.
• γραμμή σωληνώσεων κατεργασίας ύδατος ημιαγωγών.
• γραμμή σωληνώσεων κατεργασίας ύδατος αποβλήτων
• βιομηχανική γραμμή σωληνώσεων αλατισμένου νερού τροφίμων
• εγκαταστάσεις χλωρίου
Αριθ. | ΟΝΟΜΑ ΜΕΡΩΝ | QTY | ΥΛΙΚΟ | ||||||||||
1 | Καθορισμένο καρύδι | 2 | Χάλυβας | ||||||||||
2 | Μίσχος | 1 | Χάλυβας | ||||||||||
3 | Στόλισμα | 1 | PP | ||||||||||
4 | Καρφίτσα | 1 | Χάλυβας | ||||||||||
5 | Συμπιεστής | 1 | Χυτοσίδηρος/νάυλον | ||||||||||
6 | Βίδα | 1 | Χάλυβας | ||||||||||
7 | Στόλισμα | 2 | Χάλυβας | ||||||||||
8 | Διάφραγμα | 1 | PTFE+EPDM | ||||||||||
9 | Σώμα | 1 |
UPVC CPVC PVDF PP |
||||||||||
10 | Κάλυψη | 1 | PC | ||||||||||
11 | ΚΑΠ | 1 | PP | ||||||||||
12 | Ρόδα χεριών | 1 | ABS | ||||||||||
13 | Θηλή λιπών | 1 | Χαλκός | ||||||||||
14 | Καπό | 1 |
UPVC CPVC PVDF PP |
||||||||||
15 | Μπουλόνι και καρύδι | 8 | Χάλυβας | ||||||||||
Μέγεθος Norminal | D1 | Δ | Λ | Χ | Τ | ν | ΦD1 | Weight/kg | |||||
DN (ίντσα) | DIN | Ansi | JIS | UPVC | CPVC | PVDF | PP | ||||||
15 (1/2») | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0.8 |
20 (3/4») | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0.9 |
25 (1») | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (11/4») | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (11/2») | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3.0 | 1.8 |
50 (2») | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (21/2») | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3») | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4») | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5») | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17.6 | 18.0 | 21.0 | 13.5 |
150 (6») | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32.0 | 37.0 | 25.0 |
200 (8») | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56.0 | 36.5 |
250 (10») | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60.0 | 63.0 | 96.0 |
50.0 |
